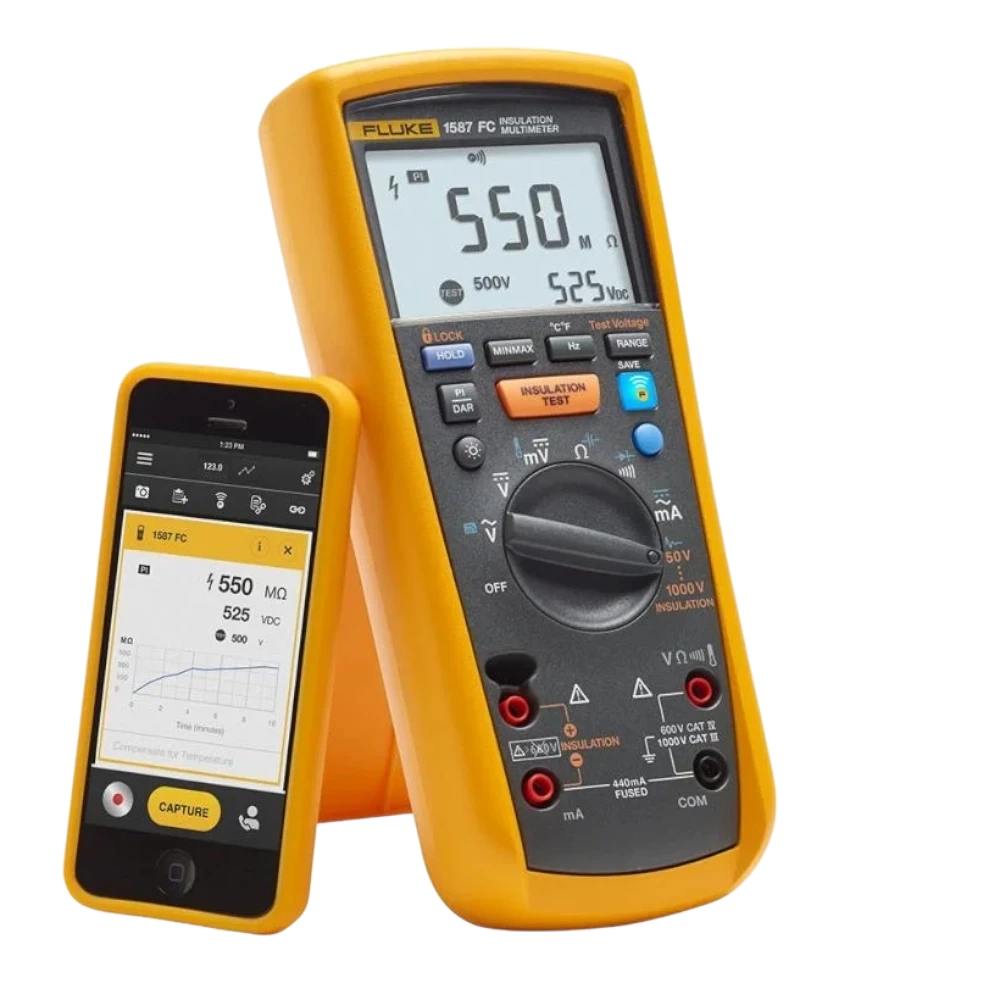

Multímetro de aislamiento Fluke 1587 FC

Modelo: 1587 FC

Fabricante

Precio

35,160.47 MXN IVA Incluido

30,310.75 MXN (Sin IVA)

Cantidad

Descargar Catalogo

Características principales

El multímetro digital de aislamiento 2 en 1 de alto rendimiento

Los multímetros de aislamiento Fluke 1587 FC combinan un comprobador de aislamiento digital con un completo multímetro digital de verdadero valor eficaz en un único dispositivo portátil y compacto que proporciona la máxima versatilidad para la solución de problemas y el mantenimiento preventivo.

El multímetro de aislamiento Fluke 1587 FC agrega cuatro nuevas funciones de diagnóstico mediante la aplicación de mediciones Fluke Connect®:

Las pruebas de relación de PI/DAR programadas con gráficos TrendIt™ identifican más rápidamente los problemas de humedad y aislamiento contaminado
Almacenar la memoria mediante Fluke Connect, lo que elimina la necesidad de escribir los resultados, reduce los errores y guarda los datos para realizar un seguimiento del historial en el tiempo
La compensación de temperatura a través de la aplicación ayuda a establecer una referencia precisa y a realizar comparaciones del historial pertinente
Realizar un seguimiento del historial y de la tendencia de activos, lo que permite identificar la degradación con el paso del tiempo, además de hacer posible la toma de decisiones en el campo y en tiempo real con Fluke Connect® Assets

Características del producto

Pruebas de relación de Pi/DAR programadas
Localización de voltaje en el circuito bajo prueba que anula la prueba si se detecta voltaje > 30 V
Filtro de paso bajo para accionadores de frecuencia variable (VFD) para realizar mediciones precisas de los accionadores del motor
Descarga automática de los voltajes capacitivos para ofrecer una protección adicional al usuario
Prueba de aislamiento (1587 FC: de 0.01 M? a 2 G?)
Voltajes de prueba de aislamiento (1587 FC: 50 V, 100 V, 250 V, 500 V, 1000 V) válidas para muchas aplicaciones
Voltaje de CA/CC, milivoltios de CC, miliamperios de CA/CC, resistencia (?), continuidad
Capacidad, prueba de diodos, temperatura, mín./máx., frecuencia (Hz)
Apagado automático para ahorrar carga de la batería
Categoría de medición CAT III, 1000 V, CAT IV, 600 V
Pantalla amplia retroiluminada
El estuche rígido y reforzado le permite llevar todo lo que necesita para el trabajo
Accesorios incluidos: sonda remota, puntas y cables de prueba, pinzas de cocodrilo y termopar tipo K
Admite el gancho magnético medidor Fluke TPAK opcional para una operación conveniente con manos libres
Garantía estándar de tres años, extensible a cinco años a través del registro del producto dentro de los 45 días de la compra

Mediciones de PI/DAR con gráficos TrendIt™
Es posible almacenar la memoria mediante la aplicación para mediciones Fluke Connect
Compensación de temperatura mediante la aplicación para mediciones Fluke Connect
Filtro de paso bajo para accionadores de frecuencia variable (VFD) para realizar mediciones precisas de los accionadores del motor
Voltajes de prueba de aislamiento de 50 V, 100 V, 250 V, 500 V, 1000 V
Prueba de aislamiento: de 0.1 M? a 2 G?
Descarga automática de voltaje capacitivo
Lectura uniforme del análisis de aislamiento
Frecuencia
Capacidad
Prueba de diodos
Temperatura
Mín./máx.
Voltaje de CA o CC
Milivoltios de CC
Miliamperios de CA/CC
Resistencia (0.1 ? a 50 M?)
Continuidad
Tres años de garantía
Sonda remota, cables de prueba y pinzas de cocodrilo
Termopar tipo K
Robusto estuche rígido utilitario
Apagado automático

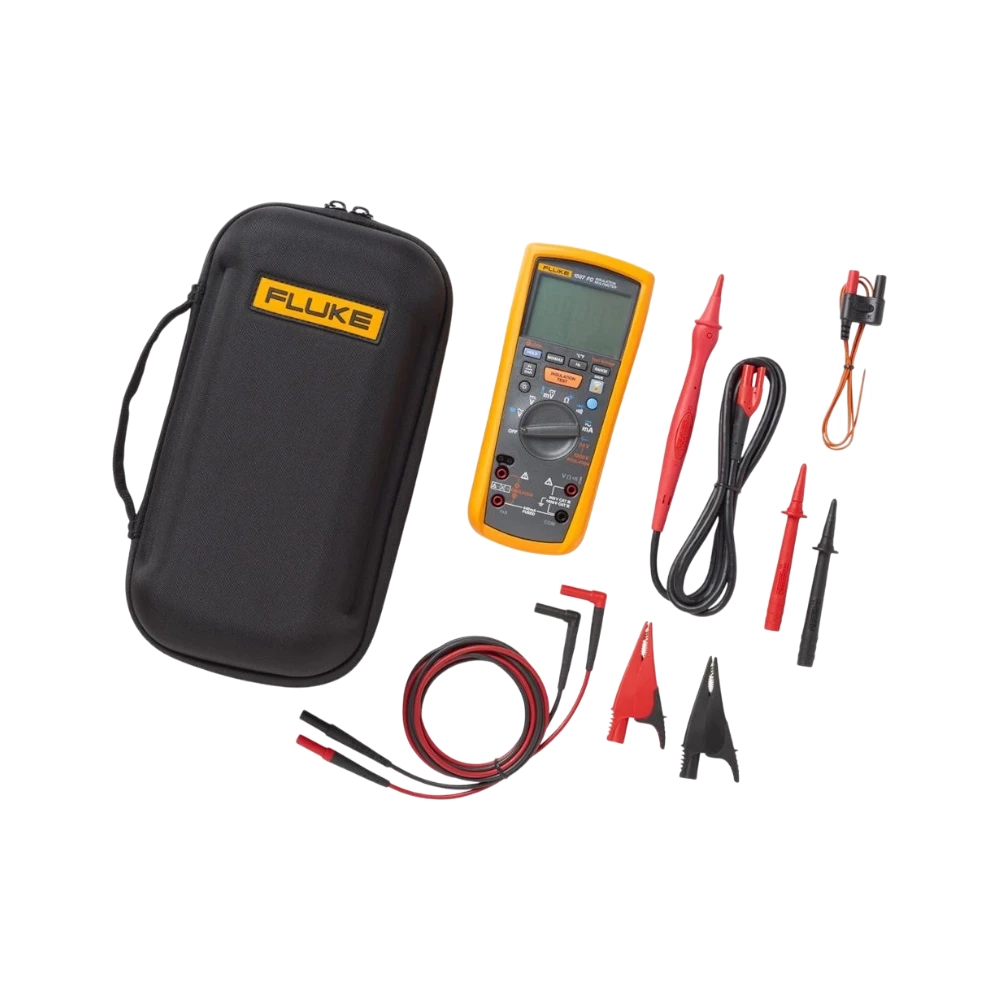

Incluye:

Remote probe
Test leads
Alligator clips
K-type thermocouple
Soft case
User documentation

Especificaciones

5 Hz a 20 kHz 20 kHz a 100 kHz5 Hz a 20 kHz 20 kHz a 100 kHz5 Hz a 20 kHz 20 kHz a 100 kHz5 Hz a 20 kHz 20 kHz a 100 kHz5 Hz a 20 kHz 20 kHz a 100 kHz Es posible que haya dificultades potenciales para asegurar la compatibilidad electromagnética en otros entornos debido a perturbaciones radiadas y conducidas.

Especificaciones eléctricas
Medición de voltaje de CA
Rango
600.0 mV	Resolución	0.1 mV
	Precisión de 50 Hz a 60 Hz ± (% de lectura + recuentos)	±(1 % + 3)
	Precisión de 60 Hz a 5000 Hz ± (% de lectura + recuentos)	±(2 % + 3)
6.000 V	Resolución	0.001 V
	Precisión de 50 Hz a 60 Hz ± (% de lectura + recuentos)	±(1 % + 3)
	Precisión de 60 Hz a 5000 Hz ± (% de lectura + recuentos)	±(2 % + 3)
60.00 V	Resolución	0.01 V
	Precisión de 50 Hz a 60 Hz ± (% de lectura + recuentos)	±(1 % + 3)
	Precisión de 60 Hz a 5000 Hz ± (% de lectura + recuentos)	±(2 % + 3)
600.0 V	Resolución	0.1 V
	Precisión de 50 Hz a 60 Hz ± (% de lectura + recuentos)	±(1 % + 3)
	Precisión de 60 Hz a 5000 Hz ± (% de lectura + recuentos)	±(2 % + 3)¹
1000 V	Resolución	1 V
	Precisión de 50 Hz a 60 Hz ± (% de lectura + recuentos)	±(2 % + 3)
	Precisión de 60 Hz a 5000 Hz ± (% de lectura + recuentos)	±(2 % + 3)¹
¹ ancho de banda de 1 kHz
Voltaje de filtro de paso bajo
Rango
600.0 mV	Resolución	0.1 mV
	Precisión de 50 Hz a 60 Hz ± (% de lectura + recuentos)	±(1 % + 3)
	Precisión de 60 Hz a 400 Hz ± (% de lectura + recuentos)	+(2 % + 3), -(6 % - 3)
6.000 V	Resolución	0.001 V
	Precisión de 50 Hz a 60 Hz ± (% de lectura + recuentos)	±(1 % + 3)
	Precisión de 60 Hz a 400 Hz ± (% de lectura + recuentos)	+(2 % + 3), -(6 % - 3)
60.00 V	Resolución	0.01 V
	Precisión de 50 Hz a 60 Hz ± (% de lectura + recuentos)	±(1 % + 3)
	Precisión de 60 Hz a 400 Hz ± (% de lectura + recuentos)	+(2 % + 3), -(6 % - 3)
600.0 V	Resolución	0.1 V
	Precisión de 50 Hz a 60 Hz ± (% de lectura + recuentos)	±(1 % + 3)
	Precisión de 60 Hz a 400 Hz ± (% de lectura + recuentos)	+(2 % + 3), -(6 % - 3)
1000 V	Resolución	1 V
	Precisión de 50 Hz a 60 Hz ± (% de lectura + recuentos)	±(2 % + 3)
	Precisión de 60 Hz a 400 Hz ± (% de lectura + recuentos)	+(2 % + 3), -(6 % - 3)
Medición de voltaje CC
Rango	Resolución	Precisión ±(% de lect. + recuentos)
6.000 V CC	0.001 V	±(0.09 % + 2)
60.00 V CC	0.01 V	±(0.09 % + 2)
600.0 V CC	0.1 V	±(0.09 % + 2)
1000 V CC	1 V	±(0.09 % + 2)
Impedancia de entrada	10 MΩ (nominal), < 100 pF
Relación de rechazo del modo común	>60 dB en 50 Hz o 60 Hz
Relación de rechazo del modo común	>120 dB en CC, 50 o 60 Hz (1 k sin equilibrio)
Las precisiones se aplican a ± 100 % del rango
Medición de milivoltios de CC
Rango	Resolución	Precisión ±(% de lect. + recuentos)
600.0 mV CC	0.1 mV	±(0.1 % + 1)
Medición de corriente de CC y CA
CA 45 Hz a 1000 Hz
Rango	400 mA
Resolución	0.1 mA
Precisión ±(% de lectura + recuentos)	±(1.5 % + 2)¹
Voltaje de carga (típica)	2 mV/mA
Rango	60 mA
Resolución	0.01 mA
Precisión ±(% de lectura + recuentos)	±(1.5 % + 2)¹
Voltaje de carga (típica)	2 mV/mA
CC
Rango	400 mA
Resolución	0.1 mA
Precisión ±(% de lectura + recuentos)	±(0.2 % + 2)
Voltaje de carga (típica)	2 mV/mA
Rango	60 mA
Resolución	0.01 mA
Precisión ±(% de lectura + recuentos)	±(0.2 % + 2)
Voltaje de carga (típica)	2 mV/mA
Sobrecarga	600 mA durante un máximo de 2 minutos
Protección de fusible para la entrada de mA	0.44 mA, 1000 V, IR 10 kA
Conversión de CA	Las entradas están acopladas para la CA y calibradas con el verdadero valor eficaz de una entrada sinusoidal
Las entradas responden al verdadero valor eficaz y se especifican de 5 % a 100 % del rango. El factor de cresta de la señal de entrada puede ser de hasta 3 a 300 mA, disminuyendo linealmente hasta un factor de cresta ≤ 1.5 a 600 mA. Para el caso de las formas de onda no sinusoidales, agregue + (2 % de lectura + 2 % de escala completa) típico, para factores de cresta de hasta 3.
¹ ancho de banda de 1 kHz
Medición de ohmios
Rango	Resolución	Precisión +(% de lect. + recuentos)¹
600.0 Ω	0.1 Ω	±(0.9 % + 2)
6.000 kΩ	0.001 kΩ	±(0.9 % + 2)
60.00 kΩ	0.01 kΩ	±(0.9 % + 2)
600.0 kΩ	0.1 KΩ	±(0.9 % + 2)
6.000 MΩ	0.001 MΩ	±(0.9 % + 2)
50.0 MΩ ²	0.01 MΩ	±(1.5 % + 3)
Protección contra sobrecargas	1000 V rms o CC
Voltaje de prueba de circuito abierto	<8.0 V CC
Corriente en cortocircuito	<1.1 mA
¹ Las precisiones se aplican de 0 % a 100 % del rango ² Hasta el 80 % de humedad relativa
Prueba de diodos
Indicación de prueba de diodos	Indicador de caída de voltaje: 0.6 V a 1 mA corriente nominal de prueba:
Precisión	±(2 % + 3)
Prueba de continuidad
Indicación de continuidad	Tono audible continuo para la resistencia de prueba menor a 25 Ω y superior a 100 Ω. Lectura máxima; 1000 Ω
Voltaje de circuito abierto	<8.0 V
Corriente en cortocircuito	1.0 mA típico
Protección contra sobrecargas	1000 V rms
Tiempo de respuesta	>1 ms
Medición de frecuencia
Rango	Resolución	Precisión ±(% de lectura + recuentos)
99.99 Hz	0.01 Hz	±(0.1 % + 1)
999.9 Hz	0.1 Hz	±(0.1 % + 1)
9.999 kHz	0.001 kHz	±(0.1 % + 1)
99.99 kHz	0.01 kHz	±(0.1 % + 1)
Sensibilidad del contador de frecuencia
600.0 mV CA	Sensibilidad V CA (onda sinusoidal RMS)¹	100.0 mV
	Sensibilidad V CA (onda sinusoidal RMS)¹	150.0 mV
	Niveles de activación de CC¹ a 20 kHz²	N/C
6.0 V	Sensibilidad V CA (onda sinusoidal RMS)¹	1.0 V
	Sensibilidad V CA (onda sinusoidal RMS)¹	1.5 V
	Niveles de activación de CC¹ a 20 kHz²	-400.0 mV y 2.5 V
60.0 V	Sensibilidad V CA (onda sinusoidal RMS)¹	10.0 V
	Sensibilidad V CA (onda sinusoidal RMS)¹	36.0 V
	Niveles de activación de CC¹ a 20 kHz²	1.2 V y 4.0 V
600.0 V	Sensibilidad V CA (onda sinusoidal RMS)¹	100.0 V
	Sensibilidad V CA (onda sinusoidal RMS)¹	-
	Niveles de activación de CC¹ a 20 kHz²	12.0 V y 40.0 V
1000.0 V	Sensibilidad V CA (onda sinusoidal RMS)¹	300.0 V
	Sensibilidad V CA (onda sinusoidal RMS)¹	-
	Niveles de activación de CC¹ a 20 kHz²	12.0 V y 40.0 V
¹ Entrada máxima para la precisión especificada = 10x el rango (1000 V como máximo). El ruido a bajas frecuencias y amplitudes podría afectar la precisión ² Se puede usar hasta 100 kHz con entrada a escala completa
Capacidad
Rango	Resolución	Precisión ±(% de lectura + recuentos)
1000 nF	1 nF	±(1.2% + 2)
10.00 μF	0.01 μF	±(1.2% + 2)
100.0 μF	0.1 μF	±(1.2 % ±90 recuentos)
9999 μF	1 μF	±(1.2 % ±90 recuentos)
Medición de temperatura
Rango	Resolución	Precisión ±(% de lectura + recuentos)¹
-40 ° C a 537 ° C	0.1 °C	±(1 % + 10 recuentos)
-40 ° F a 998 ° F	0.1 °F	±(1 % + 18 recuentos)
¹ Las precisiones se aplican a los siguientes 90 minutos del tiempo de establecimiento después de un cambio en la temperatura ambiente del instrumento
Especificaciones de aislamiento
Rango de medida	0.01 MΩ a 2 GΩ
Voltajes de prueba	50, 100, 250, 500, 1000 V
Precisión de voltaje de prueba	+20 %, -0 %
Corriente de prueba en cortocircuito	1 mA nominal
Descarga automática	Tiempo de descarga <0.5 segundos para C = 1 µF o inferior
Detección de circuitos vivos	Cancela la prueba si el voltaje de terminal > 30 V antes del inicio de la prueba
Carga capacitiva máxima	Funciona con carga de hasta 1 µF
Voltaje de salida
50 V (0 % a +20 %)	Rango de pantalla	0.01 a 6.00 MΩ
	Resolución	0.01 MΩ
	Corriente de prueba	1 mA en 50 kΩ
	Precisión de resistencia ±(% de lectura + recuentos)	±(3 % + 5 recuentos)
	Rango de pantalla	6.0 a 50.0 MΩ
	Resolución	0.1 MΩ
	Corriente de prueba	1 mA en 50 kΩ
	Precisión de resistencia ±(% de lectura + recuentos)	±(3 % + 5 recuentos)
100 V (0 % a +20 %)	Rango de pantalla	0.01 a 6.00 MΩ
	Resolución	0.01 MΩ
	Corriente de prueba	1 mA en 100 kΩ
	Precisión de resistencia ±(% de lectura + recuentos)	±(3 % + 5 recuentos)
	Rango de pantalla	6.0 a 60.0 MΩ
	Resolución	0.1 MΩ
	Corriente de prueba	1 mA en 100 kΩ
	Precisión de resistencia ±(% de lectura + recuentos)	±(3 % + 5 recuentos)
	Rango de pantalla	60 a 100 MΩ
	Resolución	1 MΩ
	Corriente de prueba	1 mA en 100 kΩ
	Precisión de resistencia ±(% de lectura + recuentos)	±(3 % + 5 recuentos)
250 V (0 % a +20 %)	Rango de pantalla	0.1 a 60.0 MΩ
	Resolución	0.1 MΩ
	Corriente de prueba	1 mA en 250 kΩ
	Precisión de resistencia ±(% de lectura + recuentos)	±(1.5 % + 5 recuentos)
	Rango de pantalla	60 a 250 MΩ
	Resolución	1 MΩ
	Corriente de prueba	1 mA en 250 kΩ
	Precisión de resistencia ±(% de lectura + recuentos)	±(1.5 % + 5 recuentos)
500 V (0 % a +20 %)	Rango de pantalla	0.1 a 60.0 MΩ
	Resolución	0.1 MΩ
	Corriente de prueba	1 mA en 500 kΩ
	Precisión de resistencia ±(% de lectura + recuentos)	±(1.5 % + 5 recuentos)
	Rango de pantalla	60 a 500 MΩ
	Resolución	1 MΩ
	Corriente de prueba	1 mA en 500 kΩ
	Precisión de resistencia ±(% de lectura + recuentos)	±(1.5 % + 5 recuentos)
1000 V (0 % a +20 %)	Rango de pantalla	0.1 a 60.0 MΩ
	Resolución	0.1 MΩ
	Corriente de prueba	1 mA en 1 MΩ
	Precisión de resistencia ±(% de lectura + recuentos)	±(1.5 % + 5 recuentos)
	Rango de pantalla	60 a 600 MΩ
	Resolución	1 MΩ
	Corriente de prueba	1 mA en 1 MΩ
	Precisión de resistencia ±(% de lectura + recuentos)	±(1.5 % + 5 recuentos)
	Rango de pantalla	0.6 a 2.0 GΩ
	Resolución	100 MΩ
	Corriente de prueba	1 mA en 1 MΩ
	Precisión de resistencia ±(% de lectura + recuentos)	±(10 % + 3 recuentos)
Especificaciones generales
Voltaje máximo aplicable a cualquier terminal y común	1000 V
Temperatura de almacenamiento	-40 °C a 60 °C (-40 °F a 140 °F)
Temperatura de funcionamiento	-20 °C a 55 °C (-4 °F a 131 °F)
Coeficiente de temperatura	0.05 x (precisión especificada) por °C para temperaturas <18 °C o >28 °C (<64 °F o >82 °F)
Humedad relativa	Sin condensación
	0 % a 95 % en 10 °C a 30 °C (50 °F a 86 °F)
	0 % a 75 % en 30 °C a 40 °C (86 °F a 104 °F)
	0 % a 40 % en 40 °C a 55 °C (104 °F a 131 °F)
Vibración	Aleatoria, 2 g, 5 a 500 Hz según MIL-PRF-28800F, Instrumento clase 2
Comunicación de radiofrecuencia	Banda ISM 2.4 GHz
Certificación de radiofrecuencia	FCC: T68-FBLE, IC: 6627A-FBLE
Compatibilidad electromagnética
Internacional	IEC 61326-1: entorno electromagnético, portátil; IEC 61326-2-2 CISPR 11: Grupo 1, Clase A
	Grupo 1: el equipo genera o usa intencionalmente energía de radio frecuencia conductivamente acoplada que es necesaria para el funcionamiento interno del equipo.
	Clase A: el equipo es apto para su uso en todos aquellos establecimientos que no sean domésticos o que estén conectados directamente a una red de suministro de energía de bajo voltaje que abastece a edificios empleados para fines domésticos.
	Es posible que se generen emisiones que superen los niveles que requiere CISPR 11 cuando el equipo se conecta a un objeto de prueba. Es posible que el equipo no cumpla con los requisitos de inmunidad de esta norma cuando los cables de prueba o las sondas de prueba están conectados.
Corea (KCC)	Equipo de Clase A (equipo de comunicación y difusión industrial)
Corea (KCC)	Clase A: el equipo cumple con los requisitos para los equipos industriales de onda electromagnética y el vendedor o el usuario deben percatarse de esto. Este equipo está diseñado para su uso en entornos comerciales, no domésticos.
EE. UU. (FCC)	47 CFR 15 subsección B. Este producto se considera un dispositivo exento según la cláusula 15.103.
Protección de la carcasa	IEC 60529: IP40 (no operativo)
Seguridad
IEC 61010-1	Grado de contaminación 2
IEC 61010-2-033	CAT IV 600 V / CAT III 1000 V
Baterías	Cuatro baterías AA (IEC LR6)
Duración de la batería	Uso de medidor: 1000 horas. Empleo de prueba de aislamiento: el medidor puede efectuar, por lo menos, 1000 pruebas de aislamiento con baterías alcalinas no descargadas a temperatura ambiente. Son pruebas estándar de 1000 V en 1 MΩ con un ciclo de trabajo de 5 segundos encendido y 25 segundos apagado.
Tamaño (Al x An x L)	5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in)
Peso	550 g (1.2 lb)
Altitud	Funcionamiento	2000 m
Altitud	Almacenamiento	12,000 m
Capacidad de sobrepasar el rango	110 % del rango excepto para capacitancia, que es el 100 %
Protección contra sobrecargas de frecuencia	<107 V Hz
Protección de fusible para la entrada de mA	0.44 A, 1000 V, IR 10 kA
